Předložiska jsou vhodná pro použití u zubových čerpadel nebo motorů, u nichž je přenos krouticího momentu realizován pomocí řemene, řetězu nebo dalších variant, kdy dochází k velkému kombinovanému zatížení (radiální+axiální) hřídele čerpadla, respektive motoru.
Nomogramy pro přibližné určení maximálního radiálního zatížení v závislosti na délce válcového konce hřídele a nominálních otáčkách hřídele jsou uvedeny v přiloženém katalogu. Axiální síla nesmí překročit 0,8násobek síly radiální.
Čerpadlo/motor se k předložisku připojí napřímo pomocí příruby a přenos krouticího momentu je realizován prostřednictvím drážkovaného spoje.
Předložisko neobsahuje vložku unašeče – nutno objednat samostatně!
Pro bližší určení typu unašeče nás kontaktujte.

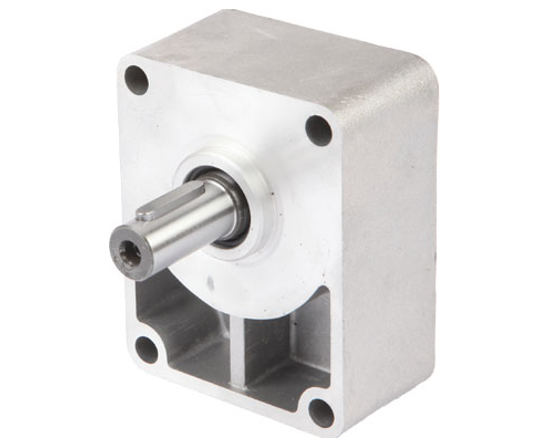

Typ SU/1 C
Předložiska typu SU/1 C jsou vhodná pro použití u zubových čerpadel nebo motorů standardní velikosti 1 s válcovým koncem hřídele.

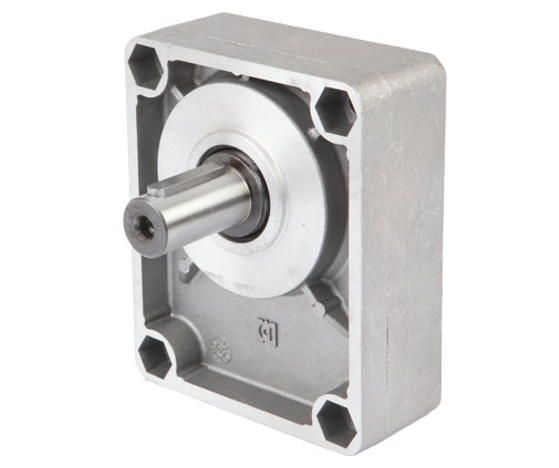

Typ SUR/2 C
Předložiska typu SUR/2 C jsou vhodná pro použití u zubových čerpadel nebo motorů standardní velikosti 2 s válcovým koncem hřídele.

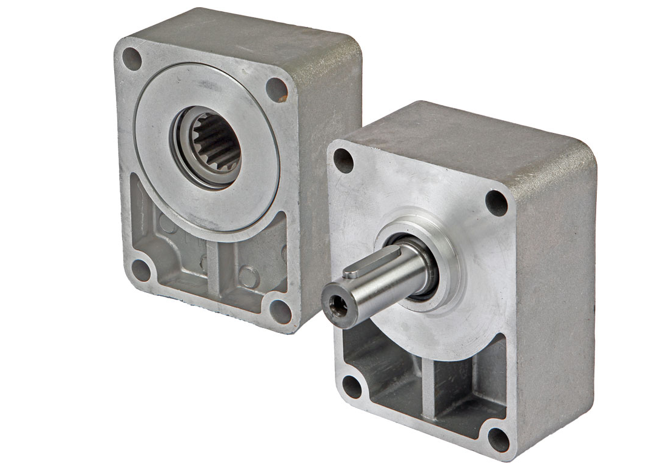

Typ SU/3 C
Předložiska typu SU/3 C jsou vhodná pro použití u zubových čerpadel nebo motorů standardní velikosti 3 s válcovým koncem hřídele.
